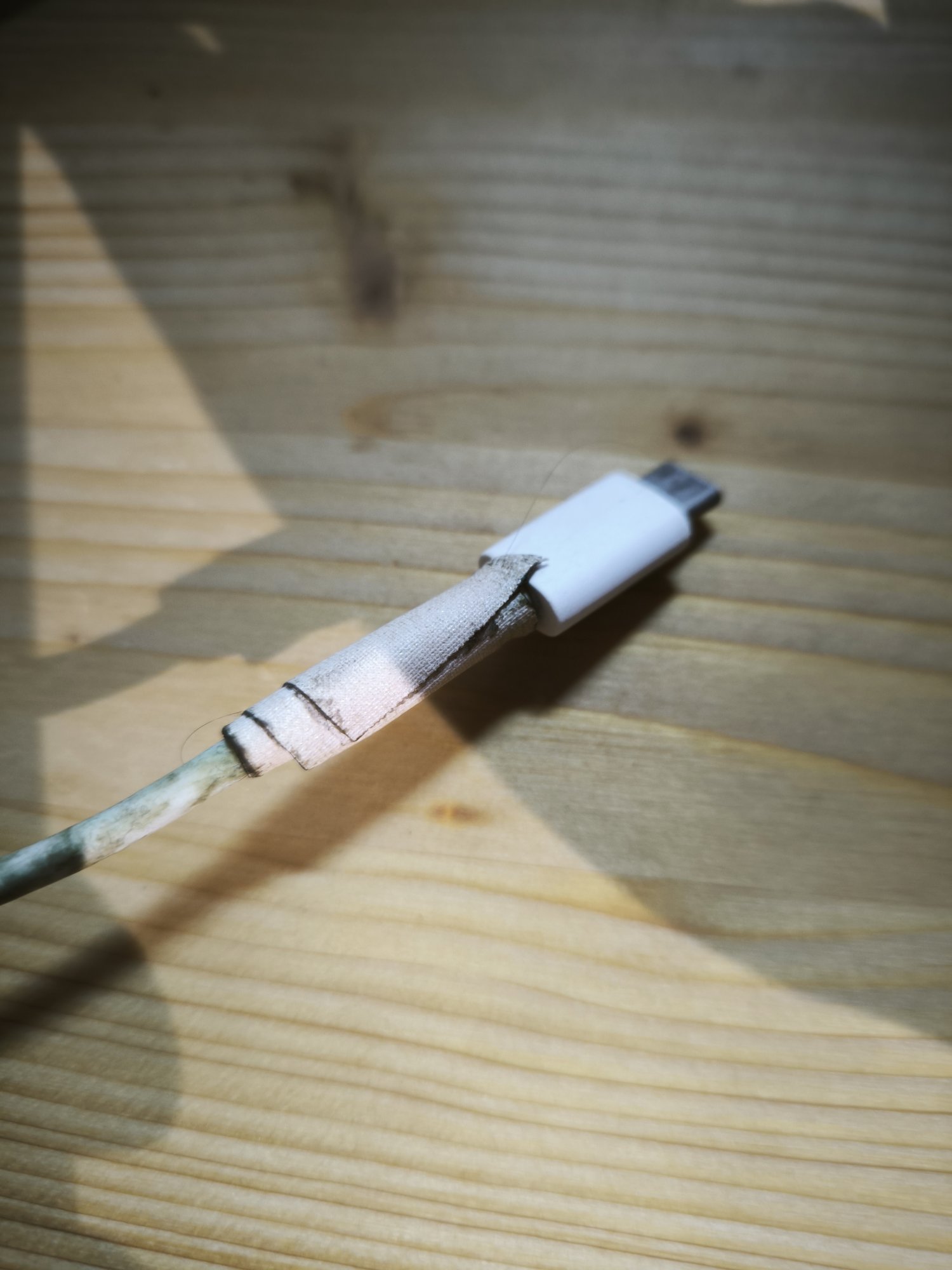

Réparation professionnelle d'un câble USB endommagé

Bricolage Difficulté: Intermédiaire 15/12/2025

Ce tutoriel vous guide à travers la réparation professionnelle d'un câble USB endommagé. En utilisant des techniques de soudure et d'isolation, vous pouvez prolonger la durée de vie de votre câble tou...

Informations

Temps estimé: 45 minutes

Coût estimé: 10,00 €

Attention: Assurez-vous que le câble n'est pas branché à une source d'alimentation pendant la réparation.

Matériaux nécessaires

Gaine thermorétractable (diamètre adapté)
Ruban isolant de qualité
Fil de cuivre (si nécessaire pour réparation interne)

Outils nécessaires

Fer à souder avec étain
Pistolet à air chaud
Cutter de précision
Multimètre pour vérification

Étapes du tutoriel

Préparation du câble

Commencez par débrancher le câble de toute source d'alimentation. Utilisez un cutter de précision pour retirer délicatement le ruban adhésif ou la gaine existante autour de la zone endommagée. Veillez à ne pas couper les fils internes. Inspectez les fils pour identifier les dommages.

Astuce pro : Utilisez une loupe pour mieux voir les détails lors de la découpe.

Attention : Faites attention à ne pas endommager davantage les fils internes.

Réparation des fils internes

Si les fils internes sont endommagés, utilisez un fer à souder pour reconnecter les fils coupés. Dénudez environ 5 mm d'isolant des extrémités des fils à réparer. Torsadez les fils ensemble et appliquez de l'étain avec le fer à souder pour assurer une bonne connexion. Vérifiez la continuité avec un multimètre.

Astuce pro : Assurez-vous que les connexions sont solides et sans bavures d'étain.

Attention : Évitez de surchauffer les fils pour ne pas faire fondre l'isolant.

Isolation des fils réparés

Enroulez chaque fil réparé avec du ruban isolant de qualité pour éviter tout court-circuit. Assurez-vous que chaque fil est bien isolé et qu'il n'y a pas de contact entre eux. Testez à nouveau la continuité pour vous assurer que la réparation est réussie.

Astuce pro : Utilisez un ruban isolant de couleur différente pour chaque fil pour faciliter les futures réparations.

Attention : Vérifiez que le ruban est bien serré et ne se décolle pas.

Application de la gaine thermorétractable

Glissez une gaine thermorétractable sur la zone réparée. Utilisez un pistolet à air chaud pour rétracter la gaine autour du câble. Assurez-vous que la gaine couvre bien toute la zone réparée pour une protection optimale.

Astuce pro : Choisissez une gaine de diamètre légèrement supérieur au câble pour faciliter l'installation.

Attention : Ne surchauffez pas la gaine pour éviter de l'endommager.

Vérification finale

Une fois la gaine en place, testez le câble en le branchant à un appareil pour vérifier son bon fonctionnement. Assurez-vous qu'il n'y a pas de surchauffe ou de mauvais contact. Si tout fonctionne correctement, la réparation est terminée.

Astuce pro : Effectuez plusieurs tests pour vous assurer de la durabilité de la réparation.

Attention : Ne laissez pas le câble branché sans surveillance lors des tests.

Astuces professionnelles

Utilisez toujours un multimètre pour vérifier la continuité après réparation.
Investissez dans un fer à souder de qualité pour des réparations plus précises.
